Klappbare Paneele
Die Produktfamilie der SOLTEC FPC- und FPE-Klappbaren Paneele umfasst architektonisch integrierte Systeme für klappbare Fassadenelemente, die der Beschattung, dem Sichtschutz, dem Schutz der Fassade, der Belüftung sowie einer dynamischen Gestaltung der Gebäudeansicht dienen. Die Soltec-Klappbaren Paneele öffnen sich nach dem Prinzip einer Ziehharmonika – manuell oder motorisiert, nach links oder rechts. Beim Öffnen werden die einzelnen Paneele nebeneinander gefaltet und benötigen nur wenig Platz; im geschlossenen Zustand fügen sie sich zu einer einheitlichen, klaren Fassadenoptik zusammen. Das System ermöglicht eine präzise Steuerung des Tageslichteintritts, der Sonneneinstrahlung und des visuellen Komforts und schützt gleichzeitig die Verglasungen sowie verbessert die Privatsphäre des Innenraums. Bei geöffneten Paneelen bleiben Führungsschienen und Befestigungselemente optisch dezent, wodurch ein aufgeräumtes und architektonisch anspruchsvolles Erscheinungsbild des Gebäudes erhalten bleibt. Die Systeme eignen sich für Wohngebäude, Büro- und Geschäftsbauten, Gastronomie-, Bildungs- und öffentliche Gebäude und lassen sich an eine Vielzahl architektonischer Konzepte anpassen.
Klappbare Paneele FPE
Beim FPE-System sind die Paneele versetzt zu den Führungsschienen angeordnet und vor diesen positioniert. Diese Konstruktion ermöglicht es, die Führungsprofile und Antriebselemente optisch hinter den Paneelen zu verbergen, wodurch eine klarere und einheitlichere Fassadenoptik entsteht. Das FPE-System ist in einer manuellen oder motorisierten Ausführung erhältlich und ermöglicht bei Bedarf die Integration einer Fassadenautomatisierung. Das FPE-System ist unabhängig davon, ob es manuell oder motorisiert ausgeführt wird, mit den Rahmen Q40 und L44 verfügbar, die speziell für die versetzte Anordnung der Paneele sowie für den Antriebsmechanismus entwickelt wurden.
Klappbare Paneele FPC
Beim FPC-System sind die Paneele zentral zwischen der oberen und unteren Führungsschiene angeordnet. Sie sind mit Laufrollen verbunden, die innerhalb der Führungen gleiten und direkt entlang der Führungslinie laufen. Dadurch bleiben die Führungsschienen sichtbar, sofern sie nicht im Boden oder in der Decke integriert werden. Diese Konstruktion ermöglicht eine einfache, robuste und wirtschaftliche Lösung, die besonders für die manuelle Bedienung geeignet ist. Das FPC-System ist ein manuell betriebenes System mit Klappbaren Paneelen und bietet eine einfache Handhabung, hohe Zuverlässigkeit, einen geringen Wartungsaufwand sowie eine kosteneffiziente Installation. Es eignet sich daher besonders für Projekte, bei denen keine Motorisierung erforderlich ist. Das FPC-System ermöglicht den Einsatz verschiedener Rahmenkonstruktionen, einschließlich der Profile Q40, L44 und L50.
Katalog herunterladen
So haben Sie alle technischen Daten, Abmessungen sowie Ausführungsvarianten für Hebe-, Klapp- und Schiebepaneele übersichtlich an einem Ort gesammelt, ohne lange auf der Website suchen zu müssen. Dadurch können Sie die Auswahl direkt vergleichen oder die Informationen an den Architekten bzw. Ausführenden weiterleiten.
Lastnosti zgibnih panelov
Füllungsoptionen
Das FPE-System ermöglicht die Integration verschiedener Füllungen – von horizontalen Aluminiumprofilen, perforierten Blechen und Streckmetallgittern bis hin zu Holzelementen und dekorativem Verbundglas. Die Füllungsstärke beträgt bis zu 4 mm beim Rahmen Q40 bzw. bis zu 24 mm beim Rahmen L44.
Abmessungen und Konfiguration
Die Breite der manuellen Paneele beträgt 150 bis 700 mm, bei motorisierten Paneelen mindestens 420 mm. Die Höhe der Paneele kann bis zu 3.500 mm erreichen. Eine einzelne Einheit mit klappbaren Paneelen kann aus zwei bis sechs Paneelen zusammengestellt werden.
Montage
Der Klappmechanismus ist werkseitig am Paneel vormontiert und mit dem Führungssystem verbunden, wodurch die Montage auf der Baustelle vereinfacht wird. Die obere und untere Führungsschiene müssen an einer geeigneten tragenden Gebäudekonstruktion befestigt werden.
Oberflächenschutz
Alle Aluminiumkomponenten sind nach dem Qualicoat-Standard pulverbeschichtet, wodurch eine hervorragende Beständigkeit gegenüber Witterungseinflüssen und UV-Strahlung gewährleistet wird. Zusätzlich ist auch eine eloxierte Ausführung erhältlich. Das Befestigungsmaterial besteht aus Edelstahl AISI 304, für Küstenbereiche und aggressive Umgebungen ist Edelstahl AISI 316 verfügbar.
Konstruktion
Die Klappbaren Paneele werden aus hochwertigen stranggepressten Aluminiumprofilen in den Ausführungen Q40 oder L44 gefertigt. Die Bewegung wird durch präzise gefertigte Laufrollen und Verbindungselemente aus Edelstahl gewährleistet. Die sichtbaren Aluminiumteile sind in jeder beliebigen RAL-Farbe erhältlich.
Wartung
Das System ist für eine lange Lebensdauer bei minimalem Wartungsaufwand ausgelegt. Regelmäßige Kontrollen der beweglichen Teile, Befestigungspunkte und elektrischen Anschlüsse gemäß den Wartungshinweisen gewährleisten eine zuverlässige Funktion während der gesamten Nutzungsdauer.
Funktionale Eigenschaften
Das FPE-System ermöglicht eine sanfte und kontrollierte Bewegung zwischen vollständig geschlossener und vollständig geöffneter Position. Innerhalb derselben Fassade können dabei feste, manuelle und motorisierte Paneele kombiniert werden. Neben der Beschattung verbessert das System den Wohnkomfort, schützt die Verglasung und trägt zur Energieeffizienz des Gebäudes bei.
Antriebssysteme
Das FPE-System ist in einer manuellen Ausführung oder als motorisierte Variante FPE-M mit verdeckt integrierten 24V-DC-Linearantrieben erhältlich. Diese ermöglichen eine Einzel- oder Gruppensteuerung sowie die Anbindung an die Gebäudeautomation. Der verdeckte Antriebsarm dient gleichzeitig als zusätzliche strukturelle Verstärkung und verbessert die Windbeständigkeit des Systems.
FPE M L44 H10 – aluminium
Das SOLTEC FPE-M L44 ist ein hochwertiges motorisiertes Klapp-Fassadensystem, das für Projekte entwickelt wurde, die größere Paneeldimensionen, eine erhöhte konstruktive Belastbarkeit und eine markante architektonische Optik erfordern. Jedes Paneel wird durch einen eigenen, verdeckt integrierten 24V-DC-Linearantrieb bewegt, wodurch eine Einzel- oder Gruppensteuerung sowie die Anbindung an die Gebäudeautomation ermöglicht werden. Dank der versetzten Anordnung der Paneele zu den Führungsschienen bleiben die Führungsprofile und Antriebselemente optisch verborgen, wodurch eine klare und anspruchsvolle Fassadenoptik entsteht. Der L44-Rahmen in Kombination mit der Füllung H10 – 10 mm Aluminiumlamellen – verleiht dem Paneel eine leichte, luftige Gestaltung und eignet sich für Wohn-, Büro-, Gastronomie- und öffentliche Gebäude, bei denen neben der Funktionalität auch die ästhetische Wirkung einer dynamischen Fassade eine wichtige Rolle spielt.
| Paneelbreite | max. 0,65 m, min. 0,42 m |
| Paneelhöhe | max 3,2 m |
| Antrieb | Motorisiert |
| Motorisiert | L44 (40 mm) |
| Füllung | H10 (30 mm) |
| Anzahl der Paneele pro Seite | max. 6 |
| Motorisierung | skriti 24V DC Linearantrieb im oberen Antriebsmechanismus |
FPE L44 EXM – aluminij
Sistem SOLTEC FPE L44|EXM je ročno upravljan zgibni fasadni sistem, ki temelji na okvirju L44 s polnilom iz ekspandirane aluminijaste pločevine. Taka izvedba polnila ustvari lahkoten, prepusten videz fasade, ki hkrati zagotavlja senčenje in delno zaščito pred pogledi, ne da bi popolnoma zapiral prehod svetlobe in zraka. Paneli so, tako kot pri vseh izvedbah sistema FPE, zamaknjeni glede na vodila in nameščeni pred njimi, zato ostanejo vodilni profili in pogonski elementi vizualno skriti za paneli, kar ustvari čist in enoten videz fasade. Ročna izvedba ponuja enak arhitekturni učinek kot motorizirani sistemi FPE-M, a z enostavnejšim in stroškovno ugodnejšim upravljanjem, zato je primerna za projekte, kjer avtomatizacija fasade ni potrebna.
| širina panela | max. 0,8, min. 0,2 m |
| višina panela | max 3,2 m |
| pogon | ročni |
| okvir | L44 |
| polnilo | EXM |
FPE M Q40 H30 – aluminij
Sistem SOLTEC FPE-M Q40 H30 je motoriziran zgibni fasadni sistem, ki temelji na varjenem aluminijastem okvirju Q40 z vodoravnimi aluminijastimi profili H30. Zasnovan je za projekte, kjer je poleg dinamičnega senčenja pomembna tudi avtomatizirana kontrola fasade in sodoben arhitekturni videz. Vsak panel poganja skrit 24V DC linearni aktuator, kar omogoča posamično ali skupinsko upravljanje ter povezavo z avtomatizacijo stavbe, vremensko postajo ali vetrnim senzorjem. Skrita pogonska ročica hkrati deluje kot dodatna strukturna opora, kar poveča odpornost sistema na veter. Vodoravna profilacija polnila H30 daje fasadi izrazito linijsko strukturo, obenem pa vodila in pogonski elementi zaradi zamaknjene postavitve panelov ostanejo vizualno skriti.
| širina panela | max. 0,65, min. 0,42 m |
| višina panela | max 3,2 m |
| pogon | motorni |
| okvir | Q40 (40 mm) |
| polnilo | H30 (30 mm) |
| št. panelov na stran | max. 6 |
| motorizacija | skriti 24V DC linearni aktuator v zgornjem pogonskem mehanizmu |
FPE C Q40 H30 – aluminij
Sistem SOLTEC FPE-C Q40|H30 je ročno upravljan zgibni fasadni sistem, razvit tako, da navzven izgleda povsem enako kot motorizirana izvedba FPE-M, a ponuja enostavnejšo in stroškovno ugodnejšo rešitev upravljanja. Temelji na varjenem aluminijastem okvirju Q40 v kombinaciji z vodoravnimi aluminijastimi profili H30. Posebej zasnovan arhitekturni pokrivni profil nad zgibnim sklopom skrije pogonski mehanizem in ustvari enoten vizualni videz fasade, zato je mogoče ročni in motorizirani sistem znotraj istega projekta kombinirati brez vidnih razlik na zunanji strani. Rešitev je idealna za projekte, kjer je pomembna vizualna usklajenost celotne fasade, pri čemer avtomatizacija ni potrebna na vseh delih objekta.
| širina panela | max. 0,65, min. 0,2 m |
| višina panela | max 3,2 m |
| pogon | ročni |
| okvir | Q40 (40 mm) |
| polnilo | H30 (30 mm) |
| površina | max. 12 m2 |
| motorizacija | skriti 24V DC linearni aktuator v zgornjem pogonskem mehanizmu |
FPE Q40 H30 – aluminij
Sistem FPE Q40 H30 je ročno upravljan zgibni sistem, ki temelji na varjenem aluminijastem okvirju Q40 z aluminijastimi profili Q30. Ta zasnova polnila ustvarja čist in eleganten arhitekturni videz, hkrati pa zagotavlja učinkovito senčenje pred soncem, nadzor zasebnosti in zaščito fasade. Paneli senčila so nameščeni na kolesne vozičke in vodeni med zgornjim in spodnjim aluminijastim vodilom. Med delovanjem se paneli mehko zgibajo in drsijo vzdolž vodil, kar omogoča prilagodljiv nadzor nad odprtostjo fasade.
| širina panela | max. 0,65, min. 0,2 m |
| višina panela | max 3,2 m |
| pogon | ročni |
| okvir | Q40 (40 mm) |
| polnilo | H30 (30 mm) |
| površina | max. 12 m2 |
| št. panelov na strani | max. 6 |
FPC R50 V20 – aluminij
Sistem FPC R50 V20 je ročno upravljan zgibni fasadni sistem iz družine FPC, pri katerem so paneli nameščeni centralno med zgornjim in spodnjim vodilom in povezani s tekalnimi kolesci, ki drsijo neposredno po vodilni liniji. Taka zasnova ponuja preprosto, robustno in cenovno ugodno rešitev, ki je še posebej primerna za ročno upravljanje, brez potrebe po motorizaciji. Okvir R50 v kombinaciji s polnilom V20 – aluminijastimi lamelami 40 × 20 mm – daje panelu izrazito linijsko strukturo, ki učinkovito senči, hkrati pa ohranja pretok zraka in svetlobe. Sistem je primeren za stanovanjske, poslovne, gostinske, izobraževalne in javne objekte, kjer je pomembna preprosta, zanesljiva in nizko-vzdrževalna rešitev senčenja.
| širina panela | max. 0,8, min. 0,3 m |
| višina panela | max 3,5 m |
| pogon | ročni |
| okvir | R50 (50 mm) |
| polnilo | V20 (40/20 mm) |
| površina | max. 5,6 m2 |
| št. panelov na strani | max. 6 |

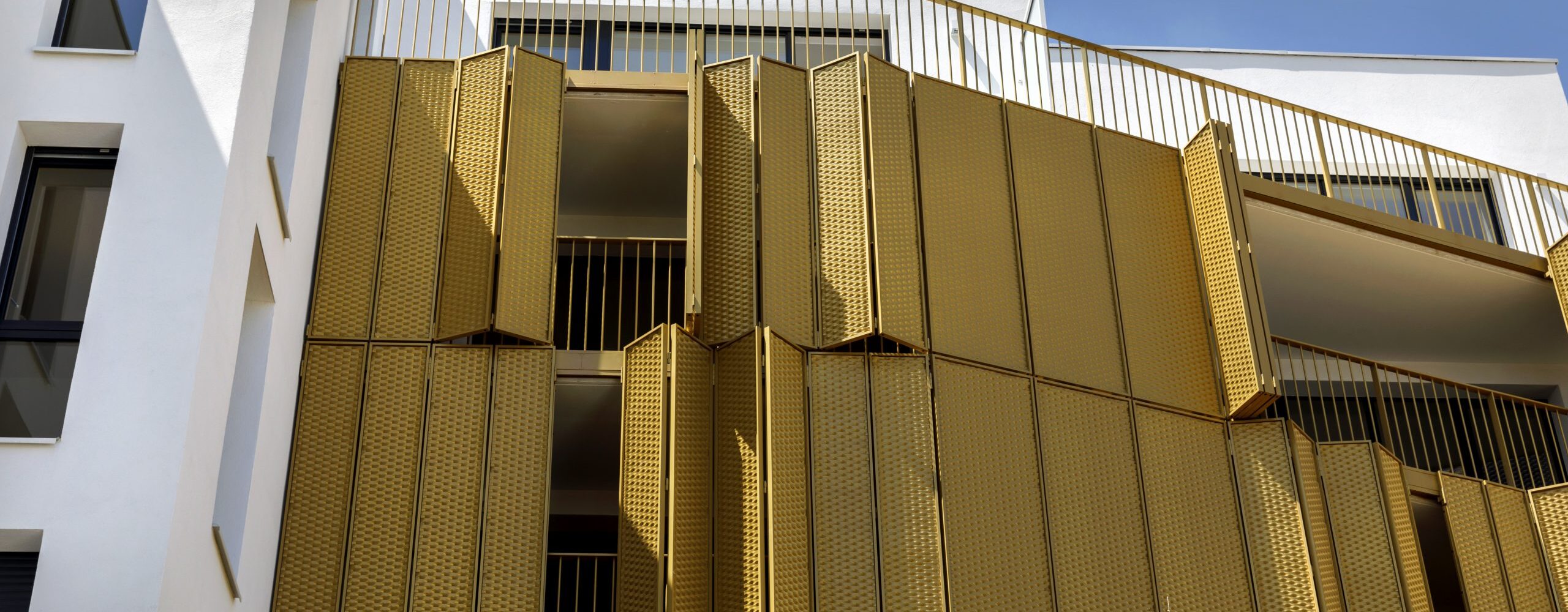

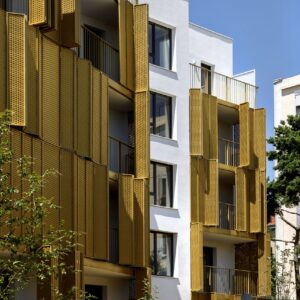

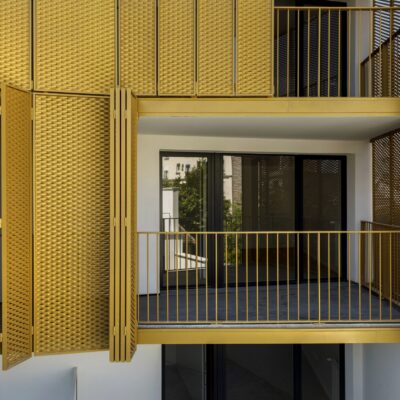

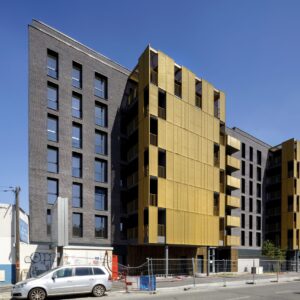

Reference
Prenesite katalog
Tako imate vse tehnične podatke, mere ter možnosti izvedb za dvižne, zgibne in drsne panele zbrane na enem mestu, brez iskanja po strani. Tako lahko izbiro takoj primerjate ali jo posredujete arhitektu oz. izvajalcu.
