Zgibni paneli
Družina izdelkov SOLTEC FPC in FPE zgibnih panelov obsega arhitekturno integrirane sisteme zgibnih fasad, namenjene senčenju, zagotavljanju zasebnosti, zaščiti fasade, prezračevanju in dinamičnemu videzu stavbe. Zgibni paneli Soltec se odpirajo po principu harmonike — ročno ali motorno, v levo ali desno smer. Pri odpiranju se posamezni paneli zložijo drug ob drugega in zavzamejo le malo prostora, zaprti pa se zlijejo v enoten, čist videz fasade. Sistem omogoča natančno uravnavanje vstopa dnevne svetlobe, sončnih vplivov in vizualnega ugodja, hkrati pa ščiti zasteklitve in izboljšuje zasebnost prostora. Ko so paneli odprti, ostanejo vodila in pritrdilni elementi vizualno diskretni, kar ohranja urejen, arhitekturno dovršen videz stavbe. Sistemi so primerni za stanovanjske, poslovne, gostinske, izobraževalne in javne objekte ter jih je mogoče prilagoditi širokemu naboru arhitekturnih zasnov.
Zgibni paneli FPE

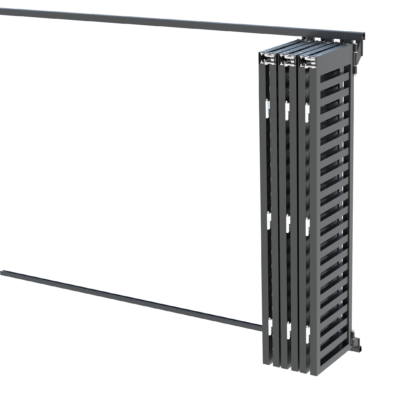

Pri sistemu FPE so paneli zamaknjeni od vodil in nameščeni pred njimi. Taka zasnova omogoča, da so vodilni profili in pogonski elementi vizualno skriti za paneli, kar ustvari čistejši in bolj enoten videz fasade. Sistem FPE je na voljo v ročni ali motorizirani izvedbi in omogoča vključitev avtomatizacije fasade, kjer je to potrebno. Sistem FPE, ne glede na to, ali je ročni ali motoriziran, je na voljo z okvirjema Q40 in L44, ki sta posebej zasnovana za zamaknjeno postavitev panelov in pogonski mehanizem.

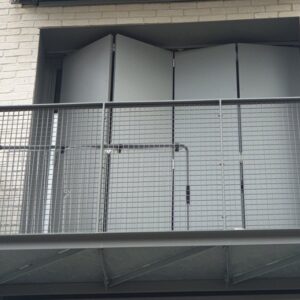

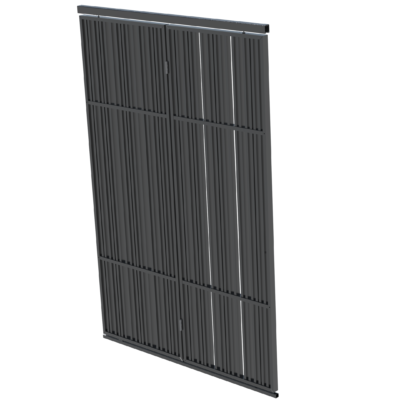

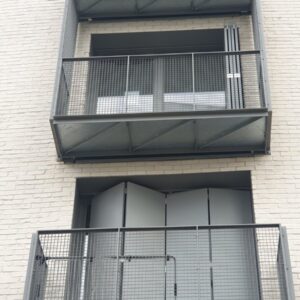

Zgibni paneli FPC

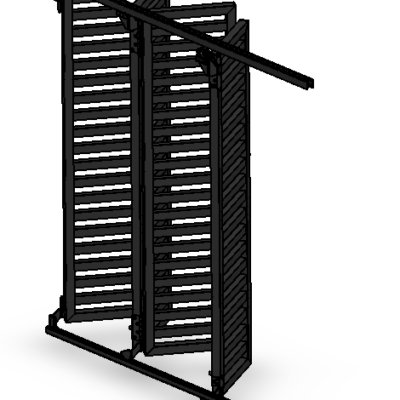

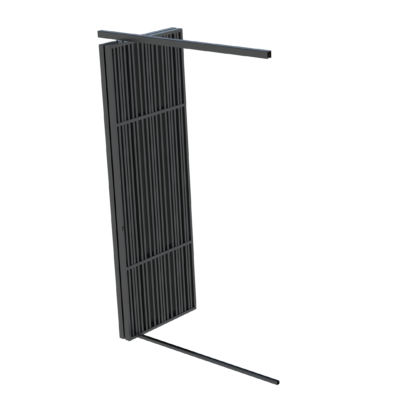

Pri sistemu FPC so paneli nameščeni centralno med zgornjim in spodnjim vodilom. Povezani so s tekalnimi kolesci, ki drsijo znotraj vodil in delujejo neposredno vzdolž vodilne linije. Posledica tega je, da vodila ostanejo vidna, razen če jih vgradite v tlak ali strop. Taka zasnova omogoča preprosto, robustno in ekonomično rešitev, ki je še posebej primerna za ročno upravljanje.
Sistem FPC je ročno upravljan sistem zgibnih panelov, ki ponuja preprosto upravljanje, visoko zanesljivost, nizke zahteve po vzdrževanju in stroškovno ugodno vgradnjo, zato je še posebej primeren za projekte, kjer motorizacija ni potrebna. Sistem FPC omogoča uporabo različnih okvirnih konstrukcij, vključno s profili Q40, L44 in L50.
Prenesite katalog
Tako imate vse tehnične podatke, mere ter možnosti izvedb za dvižne, zgibne in drsne panele zbrane na enem mestu, brez iskanja po strani. Tako lahko izbiro takoj primerjate ali jo posredujete arhitektu oz. izvajalcu.
Lastnosti zgibnih panelov
Možnosti polnila
Sistem FPE omogoča vgradnjo različnih polnil – od vodoravnih aluminijastih profilov, perforirane pločevine in ekspandirane kovinske mreže do lesenih elementov in dekorativnega lepljenega stekla. Debelina polnila znaša do 4 mm pri okvirju Q40 oziroma do 24 mm pri okvirju L44.
Dimenzije in konfiguracija
Širina ročnih panelov znaša od 150 do 700 mm, motoriziranih pa najmanj 420 mm, višina panelov pa lahko doseže 3.500 mm. Posamezen sklop zgibnih panelov je mogoče sestaviti iz dveh do šestih panelov.
Vgradnja
Zgibni mehanizem je tovarniško prednameščen na panel in povezan z vodilnim sistemom, kar poenostavi montažo na gradbišču. Zgornje in spodnje vodilo je treba pritrditi na ustrezno nosilno konstrukcijo stavbe. Zgibni mehanizem je tovarniško prednameščen na panel in povezan z vodilnim sistemom, kar poenostavi montažo na gradbišču. Zgornje in spodnje vodilo je treba pritrditi na ustrezno nosilno konstrukcijo stavbe.
Zaščita površin
Vsi aluminijasti elementi so prašno barvani po standardu Qualicoat, kar zagotavlja odlično odpornost na vremenske vplive in UV-sevanje, na voljo pa je tudi eloksirana izvedba. Vijačni material je iz nerjavnega jekla AISI 304, za obalna in agresivna okolja pa AISI 316.
Konstrukcija
Zgibni paneli so izdelani iz kakovostnih ekstrudiranih aluminijastih profilov v izvedbi Q40 ali L44. Gibanje zagotavljajo precizno izdelani kolesni sklopi in povezovalni elementi iz nerjavnega jekla, vidni aluminijasti deli pa so barvani v poljubni RAL barvi.
Vzdrževanje
Sistem je zasnovan za dolgo življenjsko dobo ob minimalnem vzdrževanju. Redni pregledi gibljivih delov, pritrdilnih točk in električnih priključkov po navodilih za vzdrževanje zagotavljajo zanesljivo delovanje skozi ves čas uporabe.
Funkcionalne lastnosti
Sistem FPE omogoča mehko in nadzorovano gibanje med povsem zaprto in povsem odprto lego, pri čemer je znotraj iste fasade mogoče kombinirati fiksne, ročne in motorizirane panele. Poleg senčenja izboljšuje bivalno ugodje, ščiti zasteklitev in prispeva k energijski učinkovitosti stavbe.
Pogonski sistemi
Sistem FPE je na voljo v ročni ali motorizirani izvedbi FPE-M s skritimi 24V DC linearnimi pogoni, ki omogočajo posamično ali skupinsko upravljanje ter povezavo z avtomatizacijo stavbe. Skrita pogonska ročica hkrati deluje kot dodatna strukturna opora in izboljša odpornost sistema na veter.

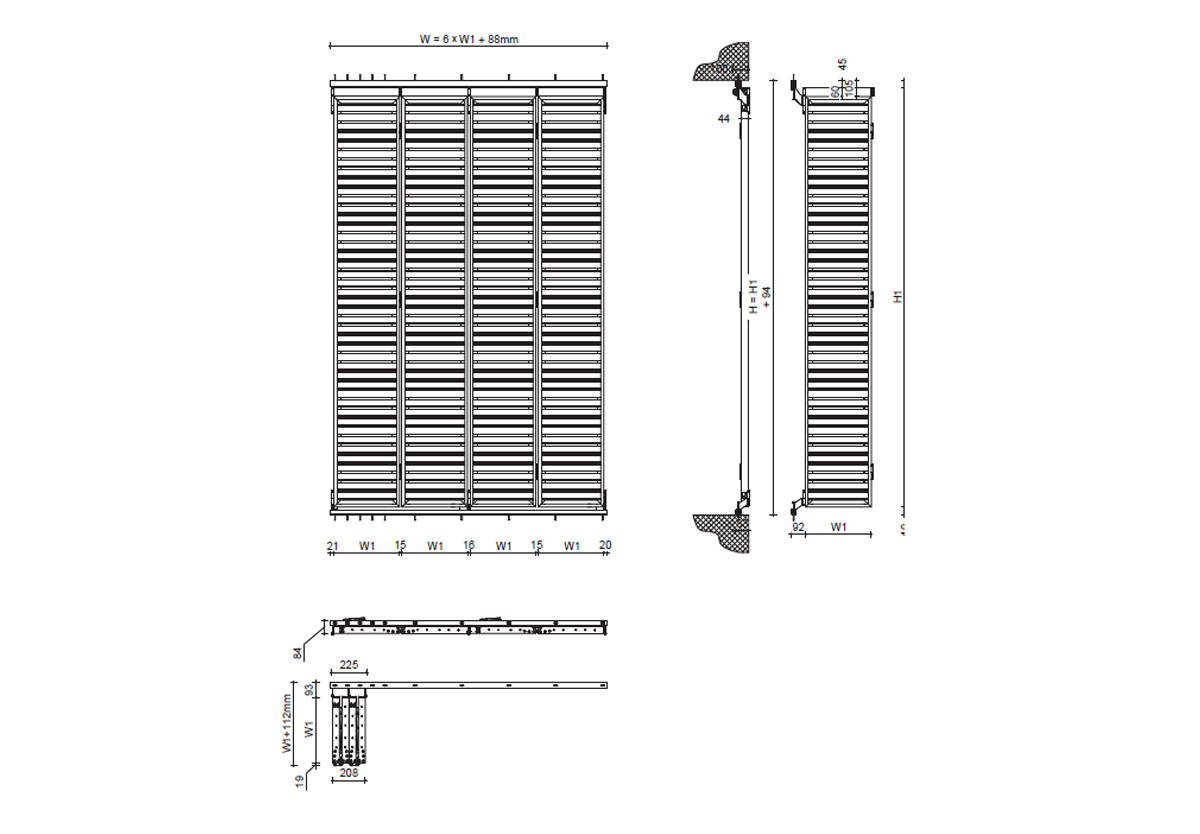

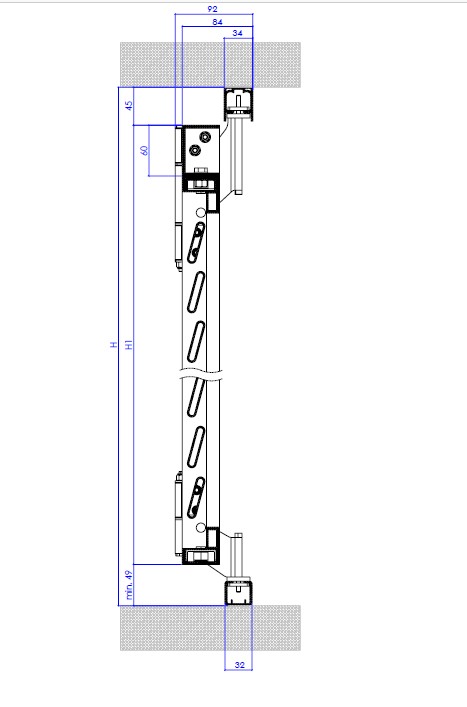

FPE M L44 H10 – aluminij

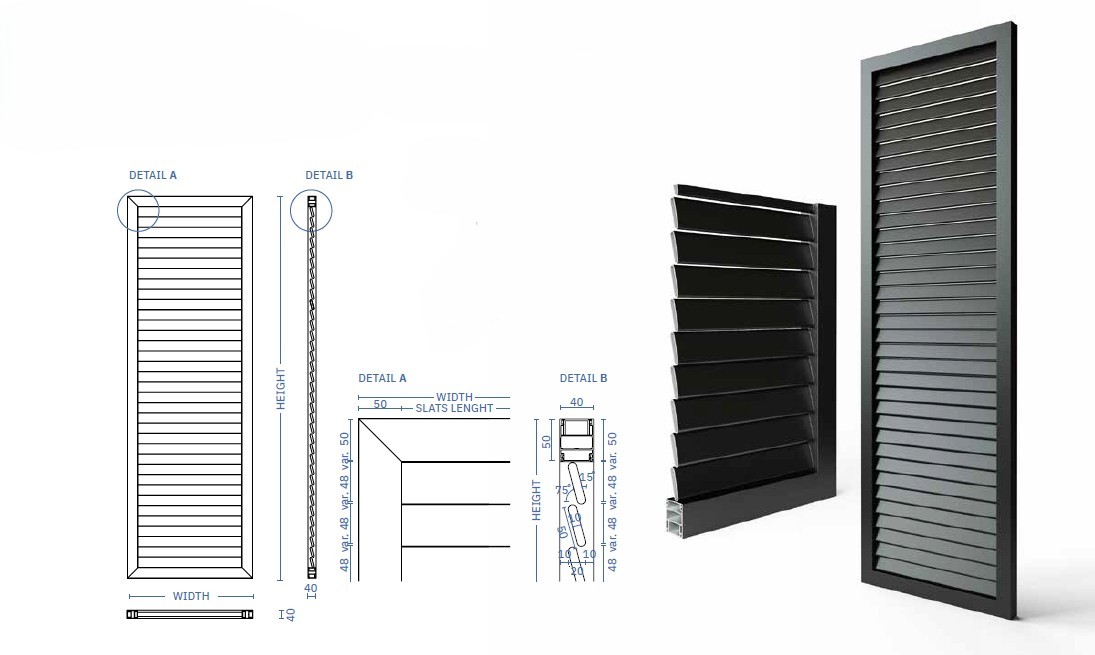

Sistem SOLTEC FPE-M L44 je vrhunski motorizirani zgibni fasadni sistem, zasnovan za projekte, ki zahtevajo večje dimenzije panelov, povečano konstrukcijsko nosilnost in bolj izrazit arhitekturni videz. Vsak panel poganja lasten skrit 24V DC linearni aktuator, kar omogoča posamično ali skupinsko upravljanje ter povezavo z avtomatizacijo stavbe. Zahvaljujoč zamaknjeni postavitvi panelov glede na vodila ostanejo vodilni profili in pogonski elementi vizualno skriti, kar ustvari čist in dovršen videz fasade. Okvir L44 v kombinaciji s polnilom H10 – 10 mm aluminijastimi lamelami – daje panelu lahkotno, prezračeno obliko, primerno za stanovanjske, poslovne, gostinske in javne objekte, kjer je poleg funkcionalnosti pomemben tudi estetski učinek dinamične fasade.
| širina panela | max. 0,65 m, min. 0,42 m |
| višina panela | max 3,2 m |
| pogon | motorni |
| okvir | L44 (40 mm) |
| polnilo | H10 (30 mm) |
| št. panelov na strani | max. 6 |
| motorizacija | skriti 24V DC linearni aktuator v zgornjem pogonskem mehanizmu |
FPE L44 EXM – aluminij
Sistem SOLTEC FPE L44|EXM je ročno upravljan zgibni fasadni sistem, ki temelji na okvirju L44 s polnilom iz ekspandirane aluminijaste pločevine. Taka izvedba polnila ustvari lahkoten, prepusten videz fasade, ki hkrati zagotavlja senčenje in delno zaščito pred pogledi, ne da bi popolnoma zapiral prehod svetlobe in zraka. Paneli so, tako kot pri vseh izvedbah sistema FPE, zamaknjeni glede na vodila in nameščeni pred njimi, zato ostanejo vodilni profili in pogonski elementi vizualno skriti za paneli, kar ustvari čist in enoten videz fasade. Ročna izvedba ponuja enak arhitekturni učinek kot motorizirani sistemi FPE-M, a z enostavnejšim in stroškovno ugodnejšim upravljanjem, zato je primerna za projekte, kjer avtomatizacija fasade ni potrebna.
| širina panela | max. 0,8, min. 0,2 m |
| višina panela | max 3,2 m |
| pogon | ročni |
| okvir | L44 |
| polnilo | EXM |

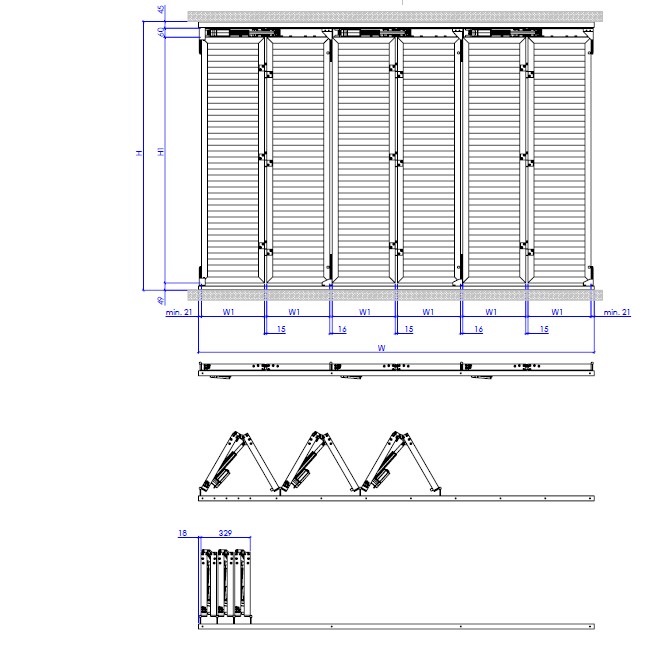

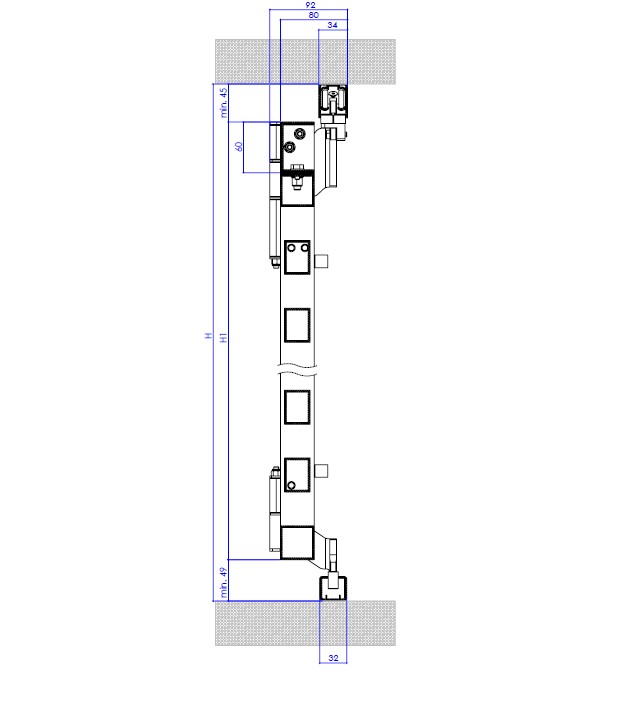

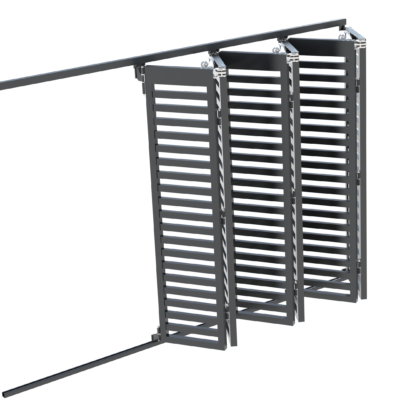

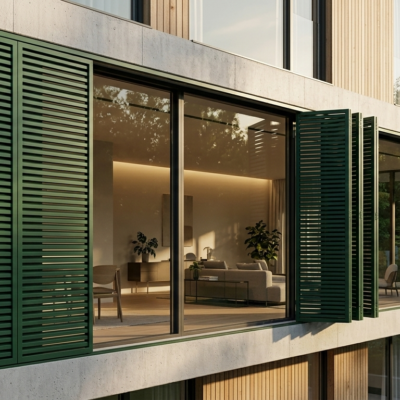

FPE M Q40 H30 – aluminij
Sistem SOLTEC FPE-M Q40 H30 je motoriziran zgibni fasadni sistem, ki temelji na varjenem aluminijastem okvirju Q40 z vodoravnimi aluminijastimi profili H30. Zasnovan je za projekte, kjer je poleg dinamičnega senčenja pomembna tudi avtomatizirana kontrola fasade in sodoben arhitekturni videz. Vsak panel poganja skrit 24V DC linearni aktuator, kar omogoča posamično ali skupinsko upravljanje ter povezavo z avtomatizacijo stavbe, vremensko postajo ali vetrnim senzorjem. Skrita pogonska ročica hkrati deluje kot dodatna strukturna opora, kar poveča odpornost sistema na veter. Vodoravna profilacija polnila H30 daje fasadi izrazito linijsko strukturo, obenem pa vodila in pogonski elementi zaradi zamaknjene postavitve panelov ostanejo vizualno skriti.
| širina panela | max. 0,65, min. 0,42 m |
| višina panela | max 3,2 m |
| pogon | motorni |
| okvir | Q40 (40 mm) |
| polnilo | H30 (30 mm) |
| št. panelov na stran | max. 6 |
| motorizacija | skriti 24V DC linearni aktuator v zgornjem pogonskem mehanizmu |
FPE C Q40 H30 – aluminij
Sistem SOLTEC FPE-C Q40|H30 je ročno upravljan zgibni fasadni sistem, razvit tako, da navzven izgleda povsem enako kot motorizirana izvedba FPE-M, a ponuja enostavnejšo in stroškovno ugodnejšo rešitev upravljanja. Temelji na varjenem aluminijastem okvirju Q40 v kombinaciji z vodoravnimi aluminijastimi profili H30. Posebej zasnovan arhitekturni pokrivni profil nad zgibnim sklopom skrije pogonski mehanizem in ustvari enoten vizualni videz fasade, zato je mogoče ročni in motorizirani sistem znotraj istega projekta kombinirati brez vidnih razlik na zunanji strani. Rešitev je idealna za projekte, kjer je pomembna vizualna usklajenost celotne fasade, pri čemer avtomatizacija ni potrebna na vseh delih objekta.
| širina panela | max. 0,65, min. 0,2 m |
| višina panela | max 3,2 m |
| pogon | ročni |
| okvir | Q40 (40 mm) |
| polnilo | H30 (30 mm) |
| površina | max. 12 m2 |
| motorizacija | skriti 24V DC linearni aktuator v zgornjem pogonskem mehanizmu |

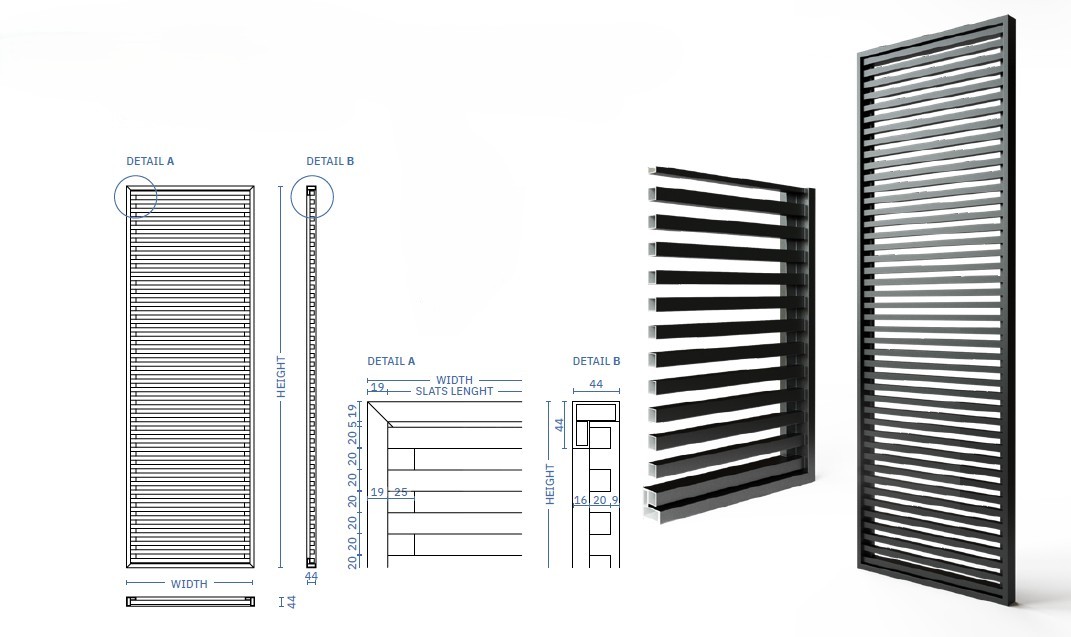

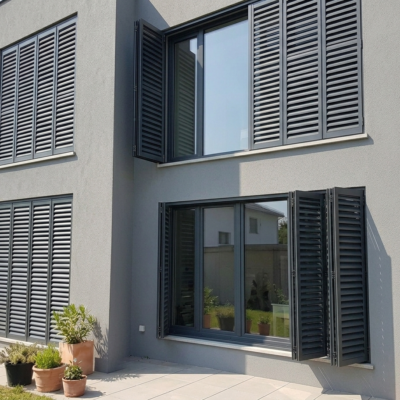

FPE Q40 H30 – aluminij
Sistem FPE Q40 H30 je ročno upravljan zgibni sistem, ki temelji na varjenem aluminijastem okvirju Q40 z aluminijastimi profili Q30. Ta zasnova polnila ustvarja čist in eleganten arhitekturni videz, hkrati pa zagotavlja učinkovito senčenje pred soncem, nadzor zasebnosti in zaščito fasade. Paneli senčila so nameščeni na kolesne vozičke in vodeni med zgornjim in spodnjim aluminijastim vodilom. Med delovanjem se paneli mehko zgibajo in drsijo vzdolž vodil, kar omogoča prilagodljiv nadzor nad odprtostjo fasade.
| širina panela | max. 0,65, min. 0,2 m |
| višina panela | max 3,2 m |
| pogon | ročni |
| okvir | Q40 (40 mm) |
| polnilo | H30 (30 mm) |
| površina | max. 12 m2 |
| št. panelov na strani | max. 6 |
FPC R50 V20 – aluminij
Sistem FPC R50 V20 je ročno upravljan zgibni fasadni sistem iz družine FPC, pri katerem so paneli nameščeni centralno med zgornjim in spodnjim vodilom in povezani s tekalnimi kolesci, ki drsijo neposredno po vodilni liniji. Taka zasnova ponuja preprosto, robustno in cenovno ugodno rešitev, ki je še posebej primerna za ročno upravljanje, brez potrebe po motorizaciji. Okvir R50 v kombinaciji s polnilom V20 – aluminijastimi lamelami 40 × 20 mm – daje panelu izrazito linijsko strukturo, ki učinkovito senči, hkrati pa ohranja pretok zraka in svetlobe. Sistem je primeren za stanovanjske, poslovne, gostinske, izobraževalne in javne objekte, kjer je pomembna preprosta, zanesljiva in nizko-vzdrževalna rešitev senčenja.
| širina panela | max. 0,8, min. 0,3 m |
| višina panela | max 3,5 m |
| pogon | ročni |
| okvir | R50 (50 mm) |
| polnilo | V20 (40/20 mm) |
| površina | max. 5,6 m2 |
| št. panelov na strani | max. 6 |

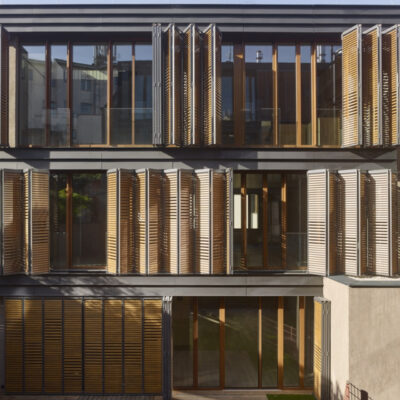

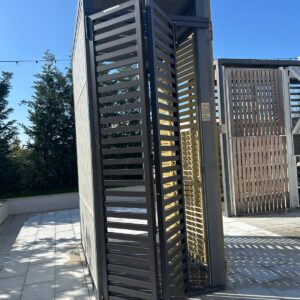

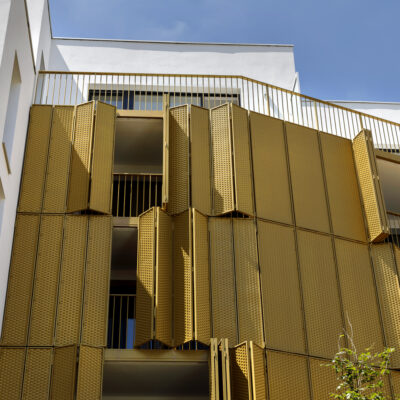

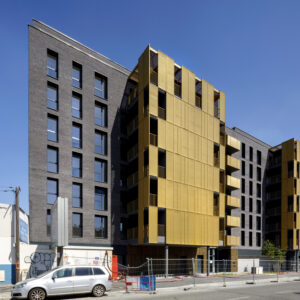

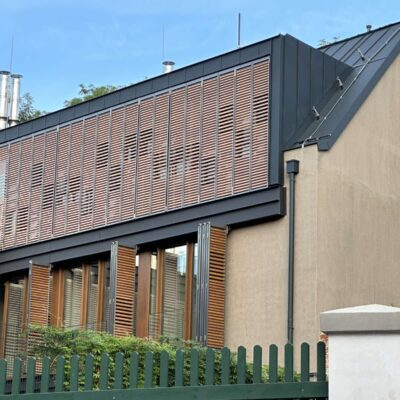

Reference
