Drsni paneli

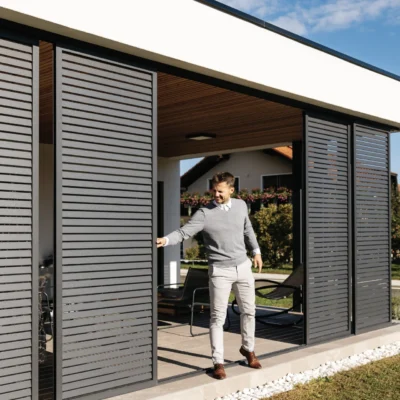

Drsni paneli Soltec so zunanji fasadni sistemi, ki se premikajo levo ali desno po vodilih ter s tem po želji odkrijejo ali zakrijejo okna, balkone in fasadne površine. Ščitijo stavbo pred pretiranim segrevanjem, uravnavajo količino naravne svetlobe in zagotavljajo zasebnost, hkrati pa s svojo modularno zasnovo dvignejo arhitekturni videz celotne fasade. Nameščajo se zunaj, pred okni in fasadami, med balkonskimi ploščami ali pred balkonskimi konstrukcijami, zato so primerni tako za stanovanjske kot poslovne, gostinske in javne stavbe — pri novogradnjah in pri prenovah.
Drsni paneli SP
Sistem SP je zasnovan za manjše in srednje velike panele ter projekte s standardnimi zahtevami glede vetrne obtežbe, s priporočenimi dimenzijami panela do 1.200 mm širine in 3.500 mm višine ter površino do 4,2 m² na panel. Enako kot pri SPH je na voljo pritrditev na fasadno steno, na strop vidno ali na strop skrito.
Drsni paneli SPH
Sistem SPH je namenjen večjim panelom in zahtevnejšim aplikacijam. Glede na izbrani model panela, lokacijo projekta in projektne vetrne obtežbe lahko dimenzije panela dosežejo do 1.500 mm širine in 4.500 mm višine, s površino do 6 m² na panel. Na voljo je pritrditev na fasadno steno, na strop vidno ali na strop skrito.

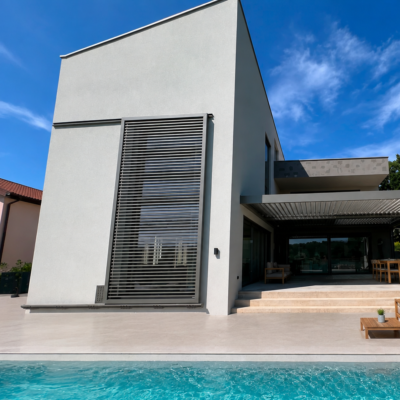

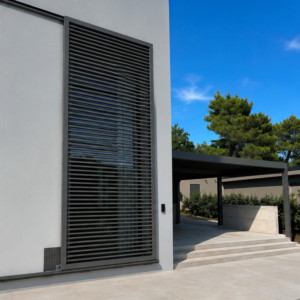

Drsni paneli XL
Za projekte, ki presegajo standardne dimenzije ali imajo nestandardno geometrijo Soltec pripravi prilagojeno tehnično rešitev. Vsak tak projekt gre skozi dodatno študijo nosilnosti in prilagoditev sistema glede na dejanske vetrne obtežbe, dimenzije odprtine in način pritrditve, tako da tudi zahtevnejše in nestandardne zasnove dosežejo enako raven zanesljivosti kot standardni SPH sistem.
Prenesite katalog
Tako imate vse tehnične podatke, mere ter možnosti izvedb za dvižne, zgibne in drsne panele zbrane na enem mestu, brez iskanja po strani. Tako lahko izbiro takoj primerjate ali jo posredujete arhitektu oz. izvajalcu.
Možnosti vodil in konfiguracij za drsne panele

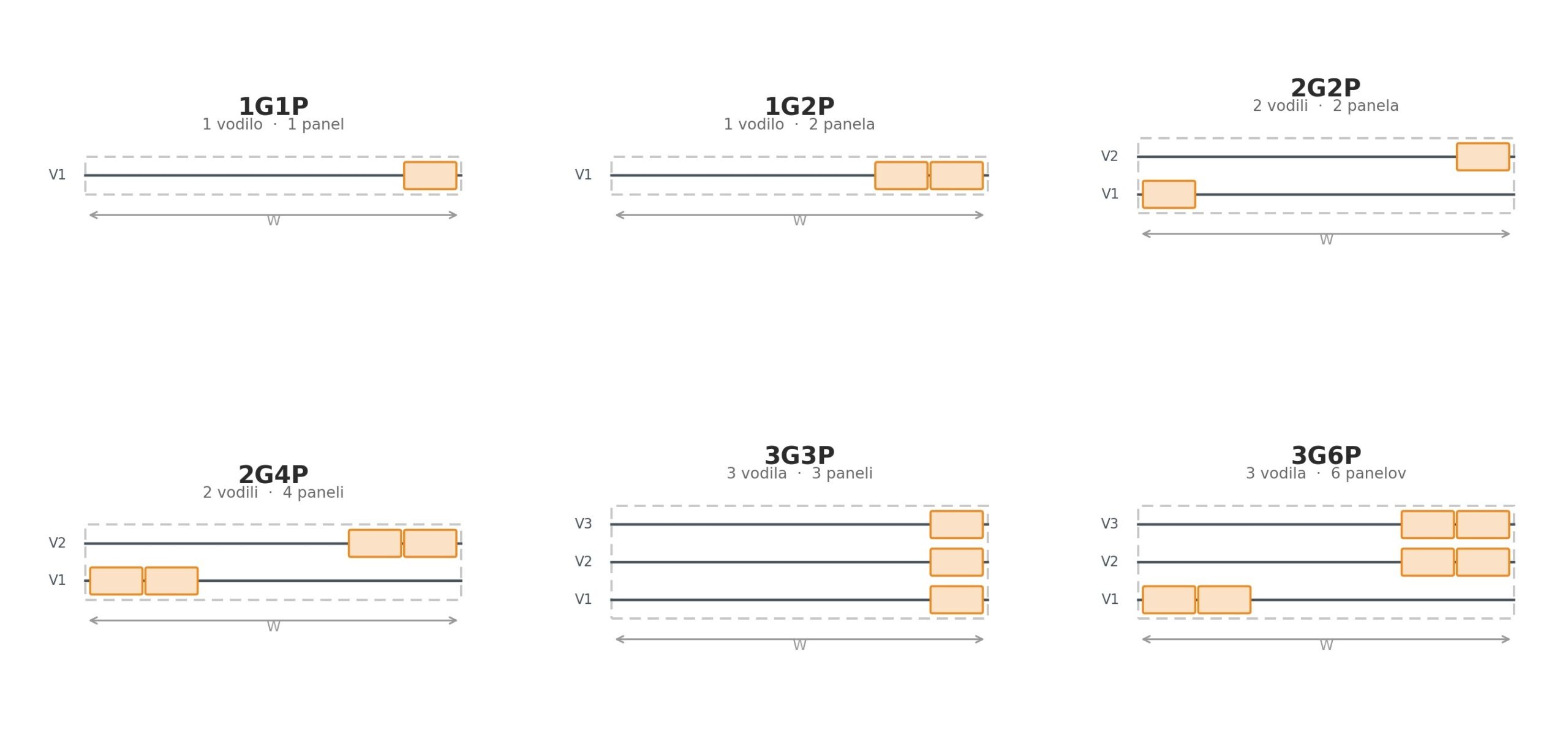

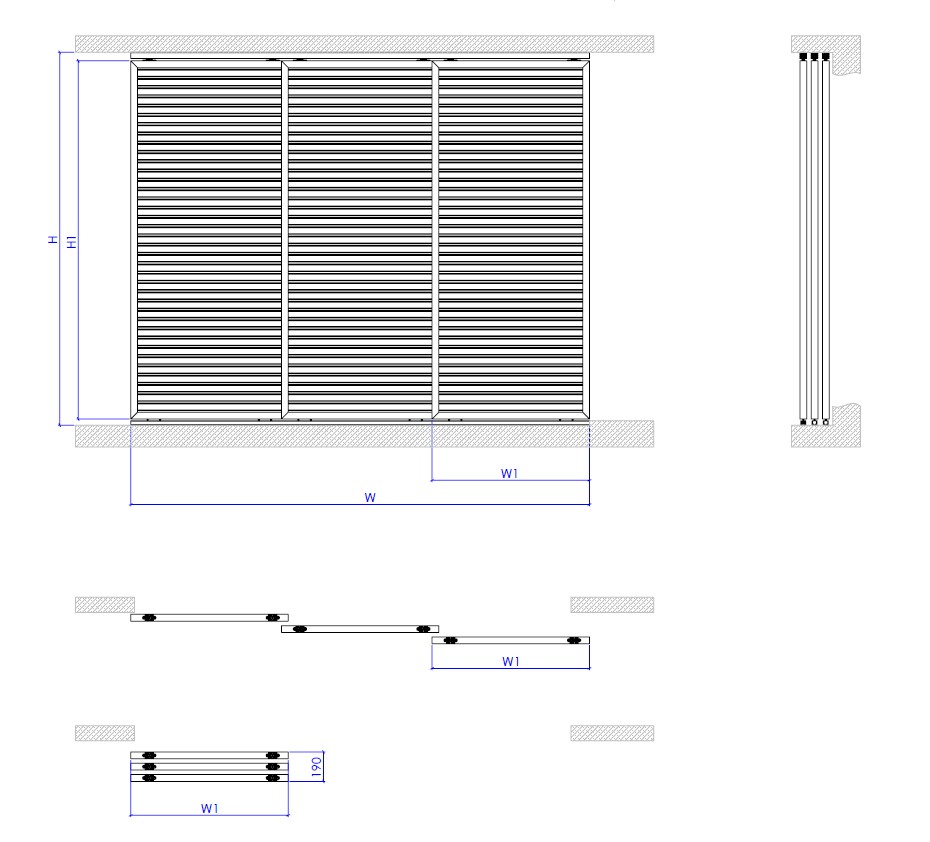

Vsak drsni sistem sestavljajo vodila, po katerih drsi eden ali več panelov. Konfiguracije se glede na projekt prilagodijo s kombinacijo enega, dveh ali treh vzporednih vodil, paneli pa lahko drsijo simetrično od sredine proti obema robovoma ali se v celoti zložijo na eno stran odprtine. Kombinacije se označujejo s formulo “G” (vodilo) in “P” (panel) — najpogosteje uporabljene so 1G1P, 1G2P, 2G2P, 2G4P, 3G3P in 3G6P. Ta modularni koncept omogoča prilagoditev sistema praktično vsaki fasadni geometriji, z največjo možno prilagodljivostjo pri senčenju, zasebnosti in arhitekturnem videzu.

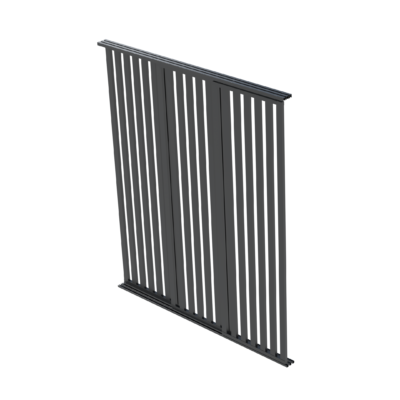

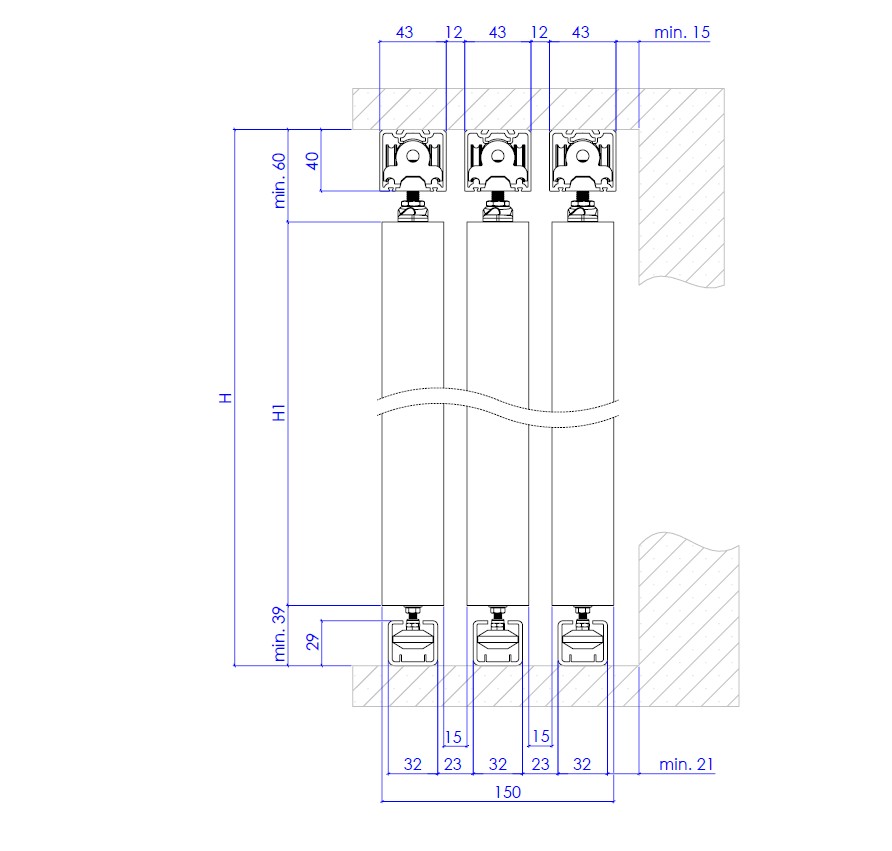

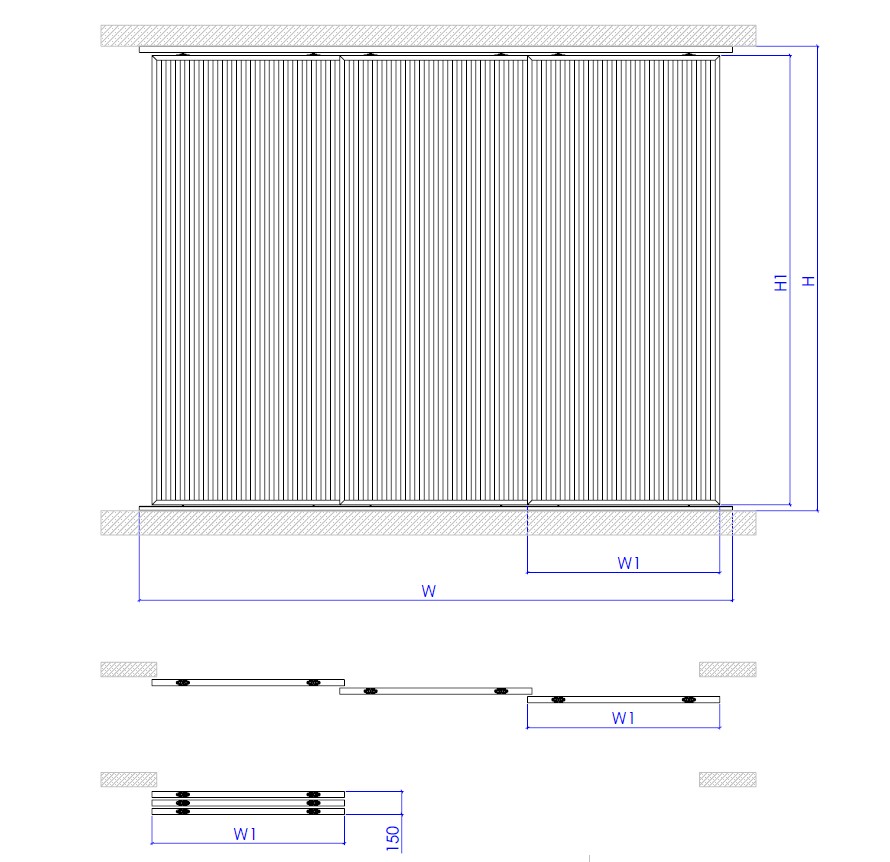

SPH Q40 V30 – aluminij
Panel Q40 V30 je robustna varjena aluminijasta konstrukcija z obodnim okvirjem Q40 in navpičnim aluminijastim polnilom V30. Zasnovan je za visoke vetrne obtežbe in prenese sunke vetra do približno 150 km/h, odvisno od dimenzij panela, načina pritrditve in specifičnih pogojev projekta. Vse aluminijaste komponente so izdelane iz korozijsko odpornih aluminijevih zlitin in po izdelavi ter površinski predobdelavi barvane s prašnim nanosom v izbrani RAL barvi. Komponente iz nerjavnega jekla ostanejo nepobarvane.
| širina panela | max. 1,5 m, min. 0,2 m |
| višina panela | max 4,5 m |
| pogon | ročni |
| okvir | Q40/40 |
| polnilo | V40/V30 |

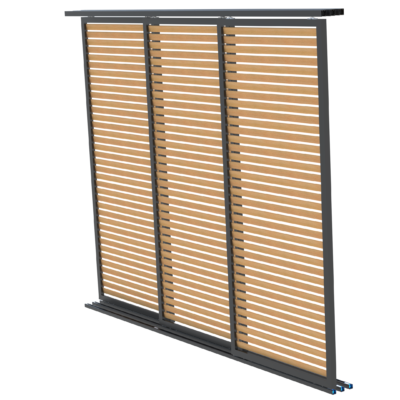

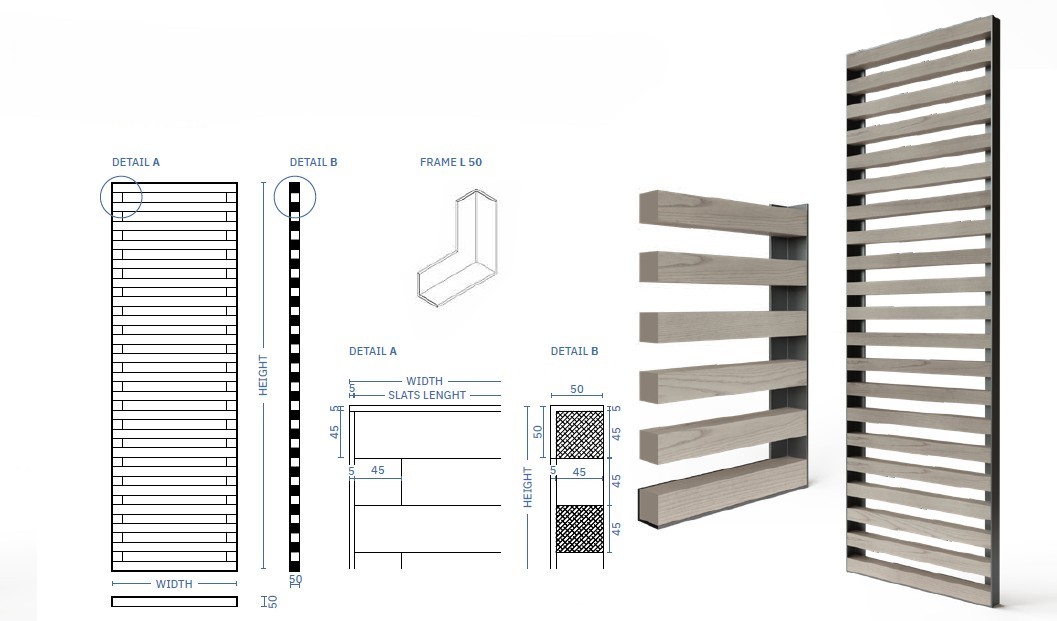

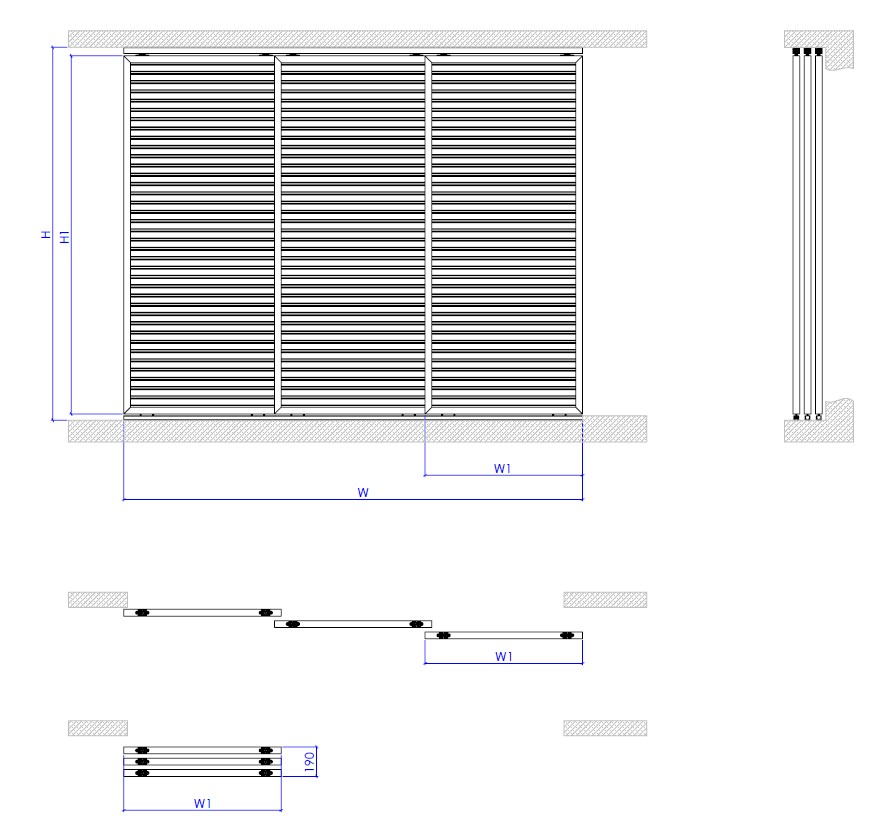

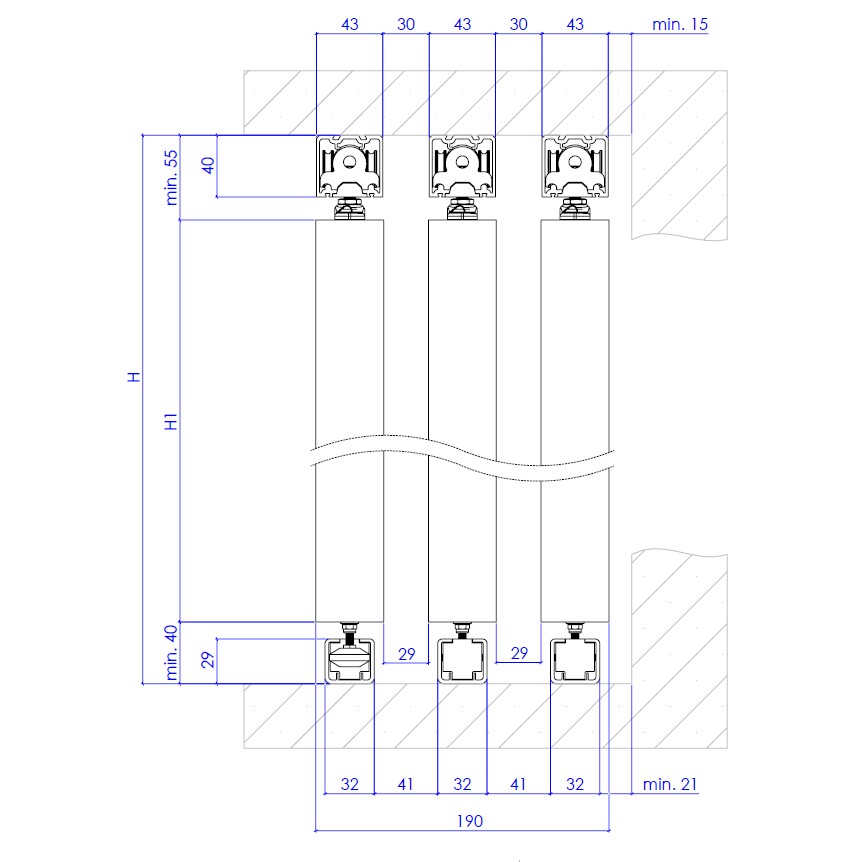

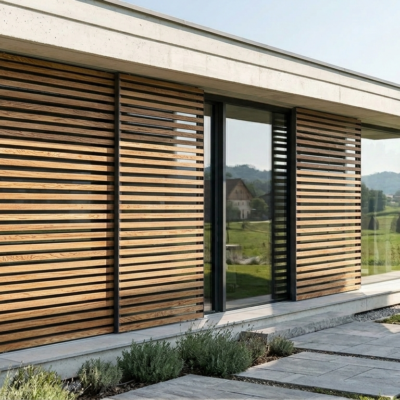

SPH L50 H45 – les
Panel L50 združuje minimalističen varjen aluminijast okvir dimenzij 50 × 50 × 5 mm z vodoravnimi lesenimi lamelami. Vitka geometrija okvirja ustvarja čist arhitekturni videz, hkrati pa ohranja odlično konstrukcijsko togost. Panel je mogoče opremiti z vgrajenim sistemom za blokiranje pozicij, ki omogoča varno fiksiranje v poljubni točki vzdolž vodila. Vse aluminijaste komponente so barvane s prašnim nanosom v izbrani RAL barvi, medtem ko komponente iz nerjavnega jekla ostanejo nepobarvane.
| širina panela | max. 0,8, min. 0,2 m |
| višina panela | max 3,2 m |
| pogon | ročni |
| okvir | L50 |
| polnilo | H45 (45×45) |

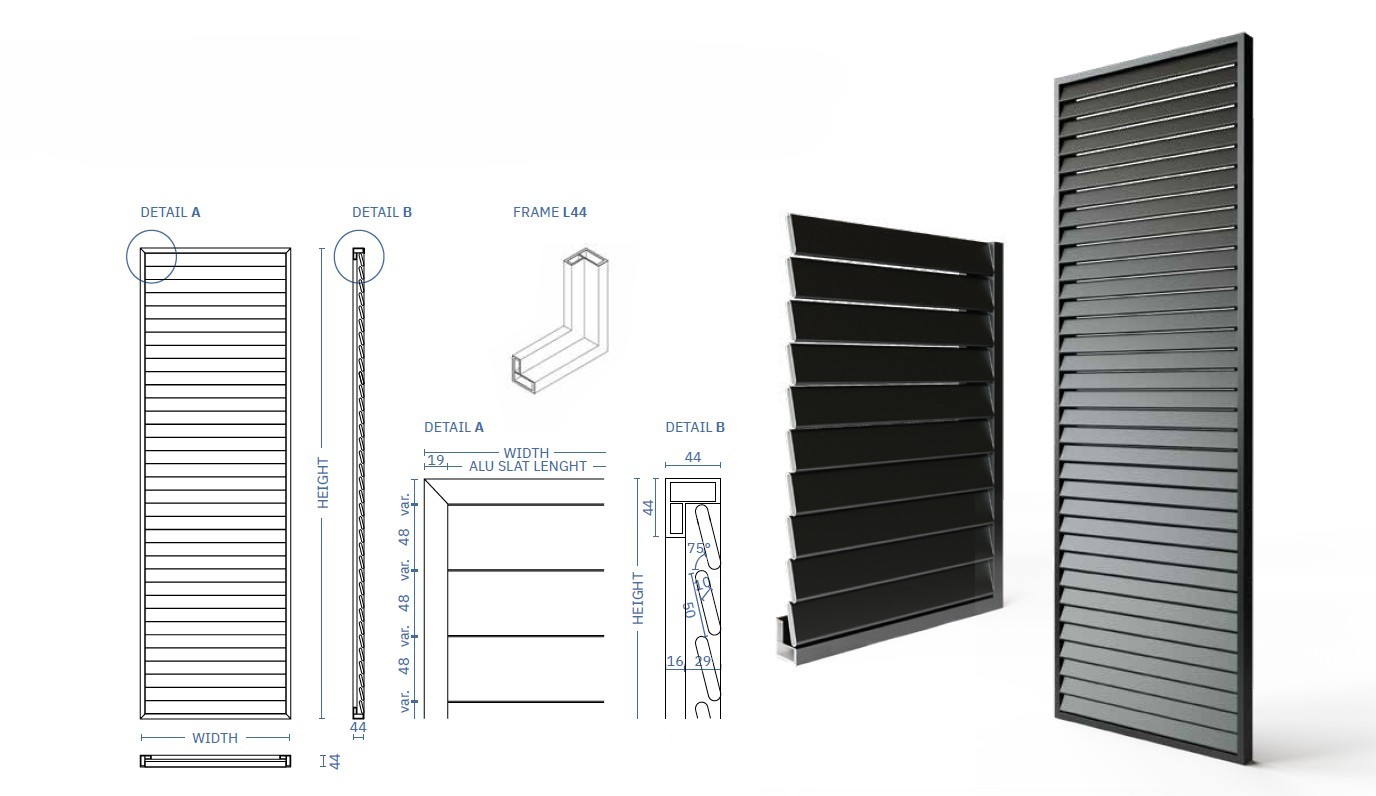

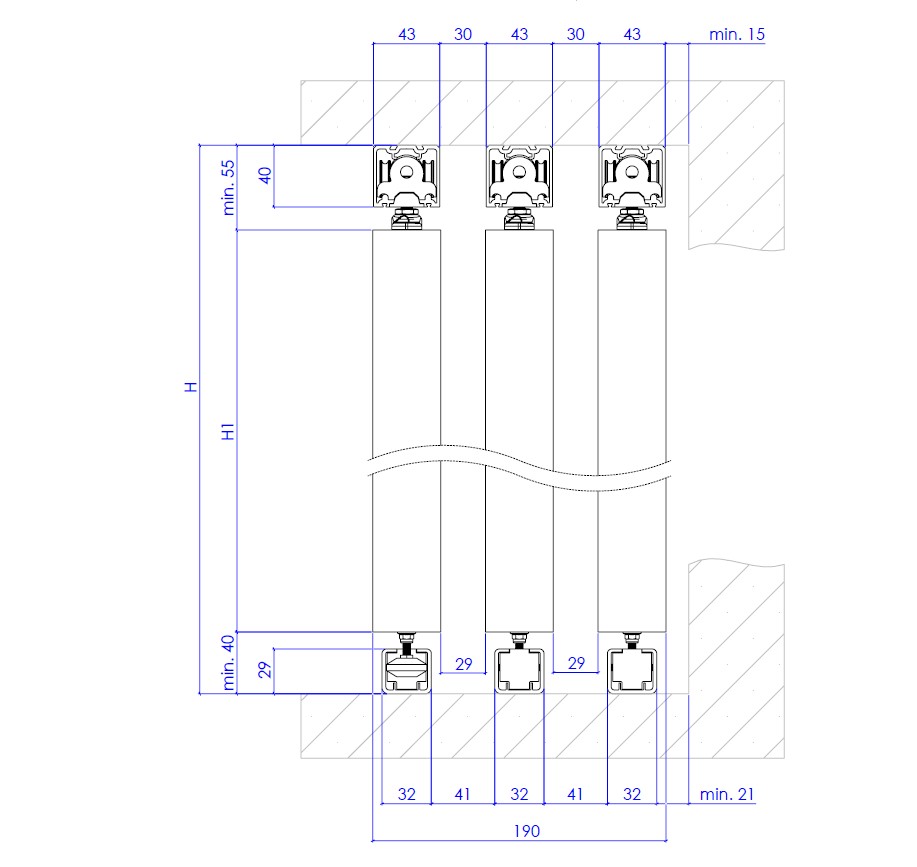

SPH L44 H10 – aluminij
Panel L44 je izdelan iz sestavljenega aluminijastega okvirja profila L44 in ponuja izjemno prilagodljivost pri izbiri polnila. Med možnostmi so vodoravne aluminijaste lamele 10 × 50 mm, vodoravne lesene lamele 24 × 70 mm, polna pločevina, perforirana pločevina, ekspandirana kovinska mreža in vrsta drugih arhitekturnih fasadnih materialov. Sistem omogoča tudi vgradnjo polnila debeline do 24 mm, vključno s HPL ploščami, vlaknocementnimi ploščami, aluminijastimi kompozitnimi paneli in drugimi fasadnimi oblogami. Vse aluminijaste komponente so po izdelavi in površinski obdelavi barvane s prašnim nanosom v izbrani RAL barvi. Aluminijaste lamele so na voljo tudi v izvedbi z dekorjem lesa (Wood Finish).
| širina panela | max. 0,2, min. 1,2 m |
| višina panela | max 3,5 m |
| pogon | ročni |
| okvir | L44 |
| polnilo | H10 (10×50 mm ALU pobarvan) |

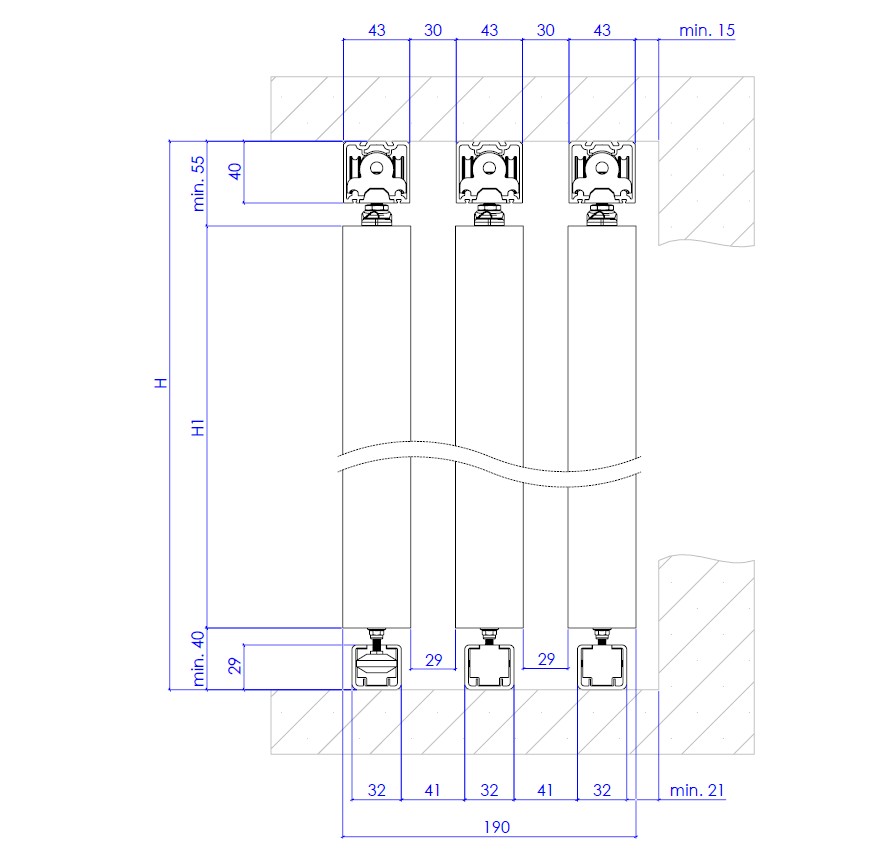

SP H50 H10 – aluminij
panel za pergole in nadstreške
Panel H50 predstavlja ekonomično rešitev za drsno fasado, zasnovano na sestavljenem aluminijastem okvirju H50. Najpogostejši izbiri polnila sta aluminijaste aerodinamične lamele H10 dimenzij 10 × 50 mm in lesene lamele 24 × 70 mm, na voljo pa so tudi druge različice polnil. Vse aluminijaste komponente so po izdelavi in površinski pripravi barvane s prašnim nanosom v izbrani RAL barvi. Modela panelov Q40 in L50 je mogoče dodatno opremiti s sistemom za blokiranje pozicije, ki omogoča mehansko fiksiranje panela v poljubnem položaju vzdolž vodila. Ta funkcija zagotavlja dodatno stabilnost pri vetrnih obremenitvah ter omogoča natančen nadzor senčenja, zasebnosti in videza fasade.
| širina panela | max. 0,2; min. 1,2 m |
| višina panela | max 3,5 m |
| pogon | ročni |
| okvir | H50 |
| polnilo | H10 (10×50 mm ALU pobarvan) |

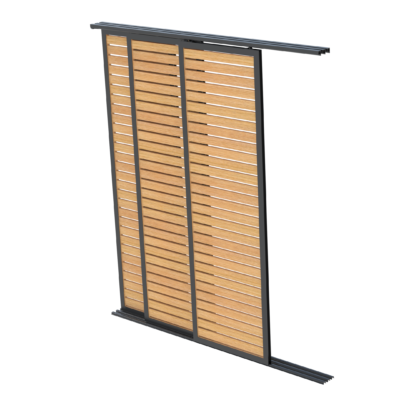

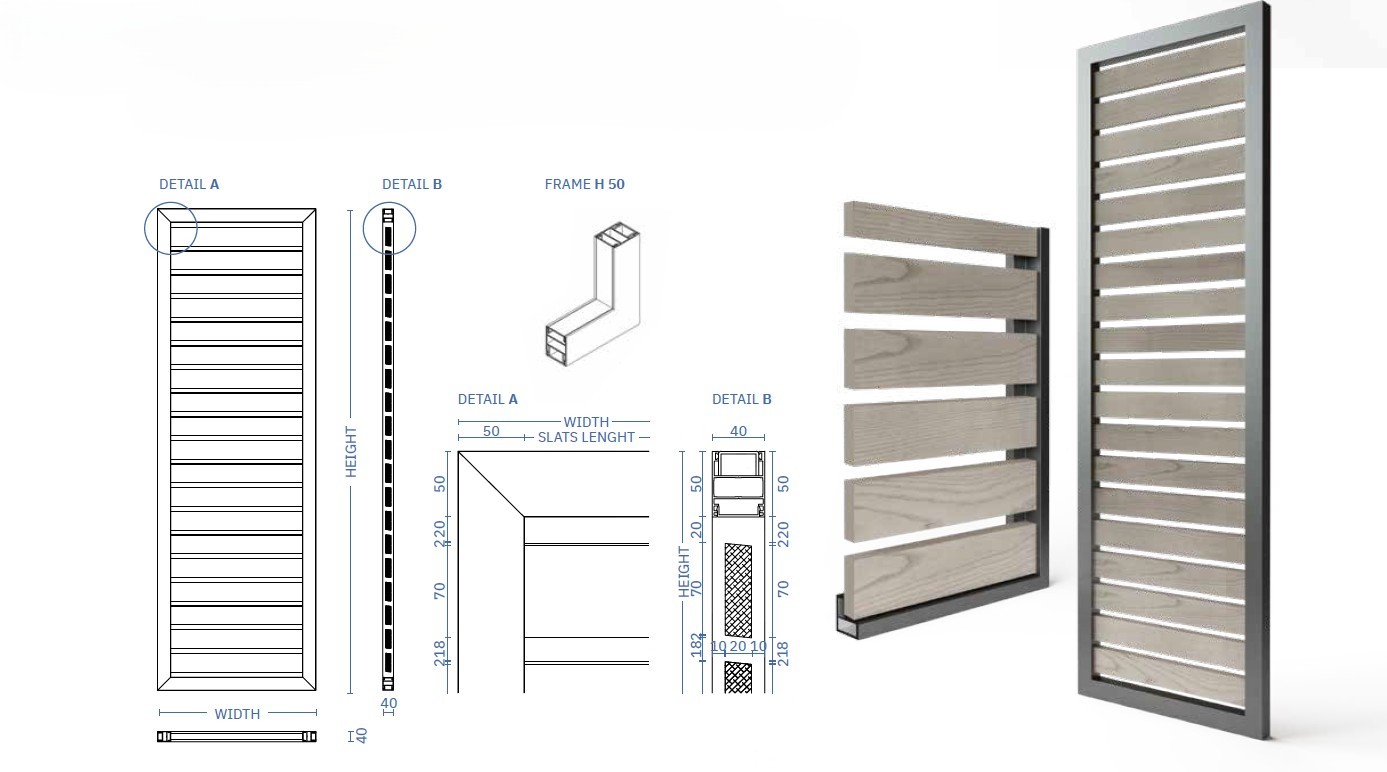

SP H50 H24 – les
panel za pergole in nadstreške
Za lesen, topel videz fasade je panel H50 na voljo s polnilom iz lesenih lamel 24 × 70 mm, nameščenih v sestavljen aluminijast okvir H50 — ekonomično rešitev, ki hkrati ohranja naravno estetiko lesa na zunanji strani stavbe. Enak okvir sprejme tudi aluminijaste aerodinamične lamele 10 × 50 mm ali druge variante polnila, če želite kombinirati več videzov znotraj istega projekta. Aluminijasti deli okvirja so po izdelavi barvani s prašnim nanosom v poljubni RAL barvi, tako da se ujemajo z lesenim polnilom ali so v kontrastu z njim. Za dodatno stabilnost pri vetru je na voljo tudi opcijski sistem za blokiranje pozicij (pri modelih Q40 in L50), ki panel mehansko fiksira v poljubnem položaju vzdolž vodila.
| širina panela | max. 0,2; min. 1,2 m |
| višina panela | max 3,2 m |
| pogon | ročni |
| okvir | H50 |
| polnilo | H24 (24×70 les) |

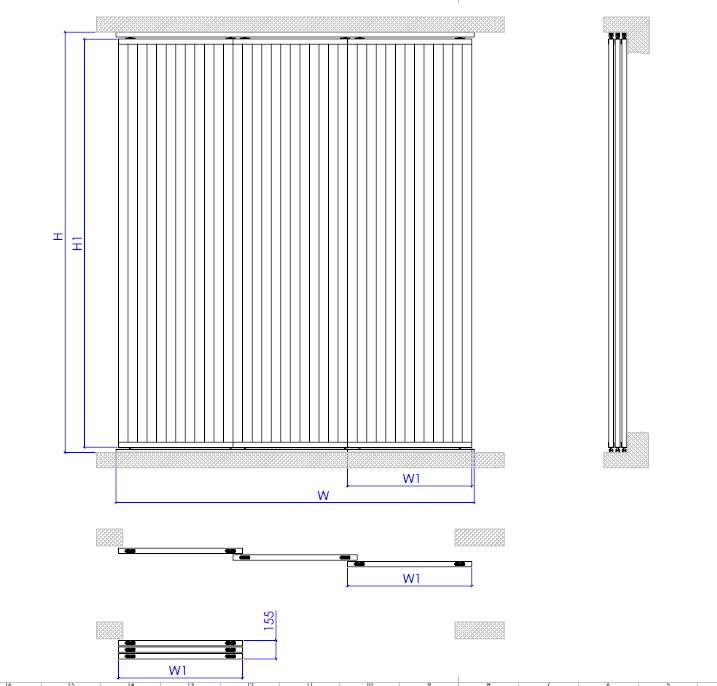

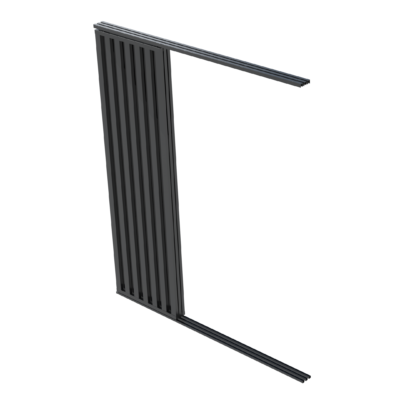

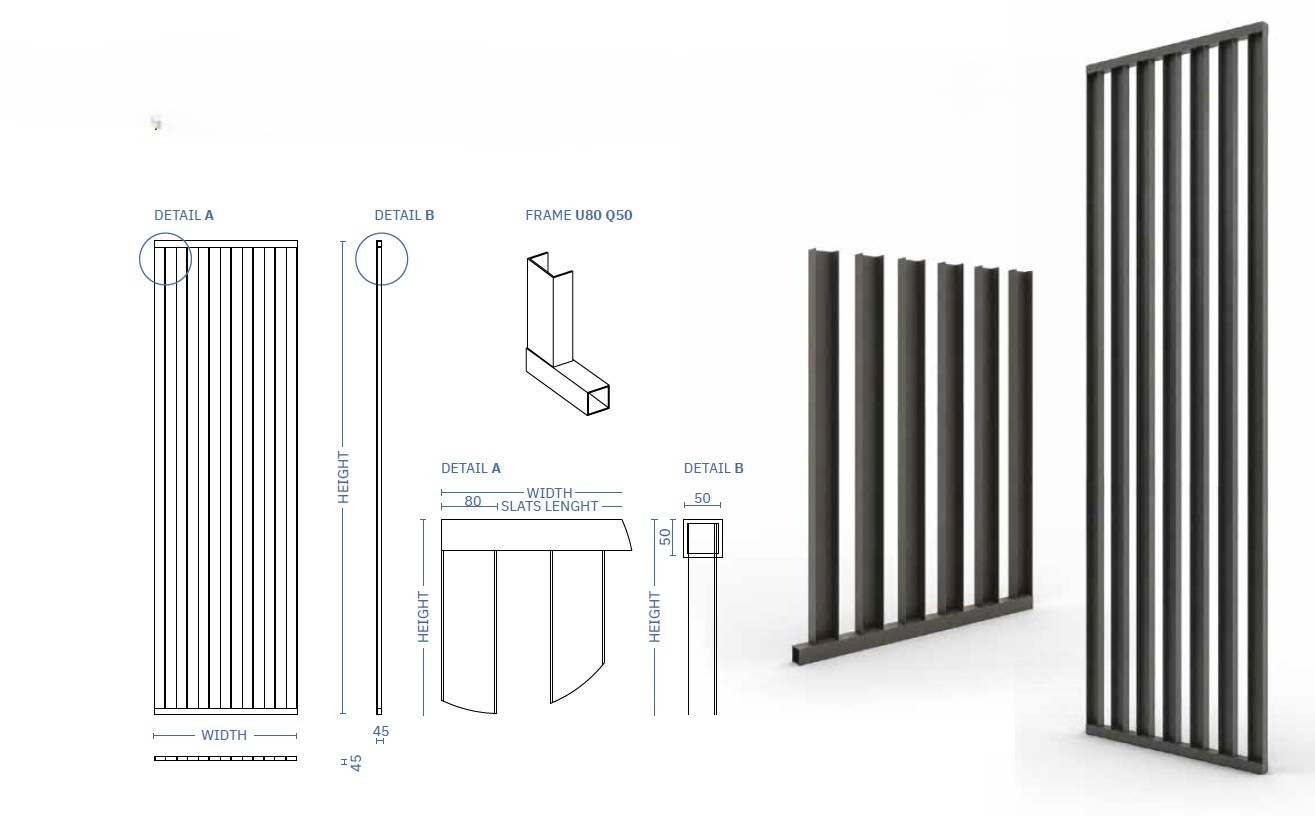

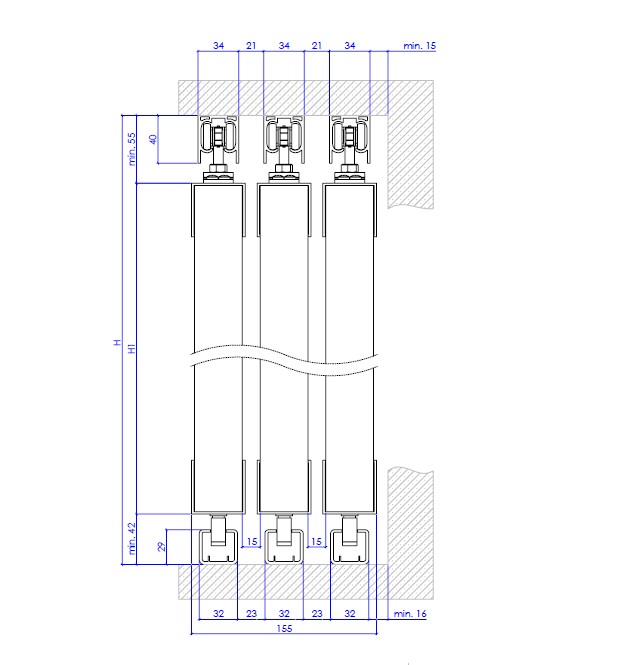

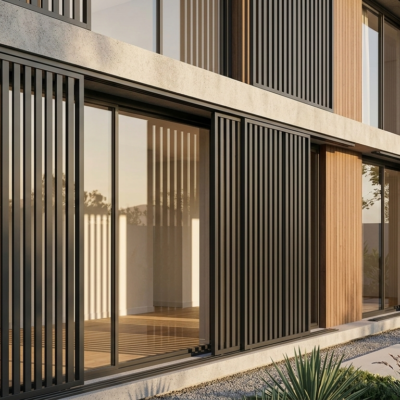

SP U80 V40 – aluminij
Panel U80 sestavljajo navpično varjeni aluminijasti profili dimenzij 80 × 40 mm, vgrajeni v nosilni okvir iz aluminijastih profilov 50 × 50 mm. Izrazita tridimenzionalna geometrija profila ustvarja prepoznaven, plastičen videz fasade, hkrati pa učinkovito ščiti pred soncem in zagotavlja vizualno zaslanjanje. Aluminijaste komponente so po izdelavi in površinski pripravi barvane s prašnim nanosom v izbrani RAL barvi, komponente iz nerjavnega jekla pa ostanejo nepobarvane.
| širina panela | max. 1,2; min. 0,4 m |
| višina panela | max 3,5 m |
| pogon | ročni |
| okvir | U80, Q50 |
| polnilo | V40 |
Reference
